固态电解质-凯发旗舰厅

固态电解质是通过一种原位熔化反应，在电解质颗粒表面生成共价键配位，来解决的氧化稳定性差和枝晶的问题。这种配位通过共价键合阴离子上的局部高浓度电子，从热力学角度关闭了阴离子氧化分解过程中的电子交换，并从动力学角度阻止了电解质颗粒表面的电子渗流；这种现象导致了一个前所未有的电压窗口（0 ~ 10 v），其峰值氧化电流比 25 ℃ 时的同类产物低 370 倍，电子电导率低 3 个数量级。该配位体可作为粘结剂粘结电解质颗粒，其杨氏模量高达 208.45 gpa；该模量是同类电解质的两倍，可适应锂沉积和剥离过程中的持续应力应变释放。凭借这些优点，该电解质在 25 ℃ 时的临界电流密度达到了破纪录的 21.65 ma cm^-2^（是锂离子固态电解质最佳报告数据的两倍），在10.83 ma cm^-2^下 稳定循环6000 小时，在10v下稳定1000小时。工作温度窗口宽达 -30 ℃ 至 150 ℃。* 开发的钴酸锂电池在高压下表现出卓越的可逆性。该研究结果为固态电解质的氧化稳定性和枝晶抑制指明了方向，为高压锂电池的发展带来了巨大**的进步。

微软雅黑; font-size: 16px; letter-spacing: 0.5px;" />

在全固态电池（assbs）中使用固态电解质（ses）是一项非常有前途的技术，由于其固有的安全性和稳定性，可以克服液态电解质的缺点，为发现具有超高能量密度的新型电池化学物质提供了机会，如金属锂电池（例如，金属锂阳极与高电压阴极配对）。然而，大多数无机 se 都面临着氧化稳定性差（2 ~ 5 v 对 li^ ^/li）和枝晶晶形成的问题，室温（rt）下的临界电流密度（ccd）小于 11 ma cm^-2^，这极大地阻碍了它们的应用。

因此，阴离子工程，如在 se 中形成电负性更高的阴离子，可显著提高 se 的氧化稳定性，从而在报道的最佳研究中实现 0 至 5 v 的大电压窗口。然而，迄今为止还缺乏对更高电压窗口的探索。最近，研究人员已经证明，体 se 中的高电子传导性会加速氧化分解的动力学过程，这是导致严重枝晶晶粒生长的主要原因。许多研究都致力于通过添加电子导电率较低的第二相（如 sio2、al2o3、tio2和 zro2）来解决干扰电子渗流问题。根据渗流理论，一旦填料的体积分数超过某个点，电子渗流就会被关闭，因此可以理解复合 se 中电子电导率的下降。然而，这种策略的关键缺陷在于，体 se 中的锂离子电导率会同步降低（尤其是在 rt 条件下），而且由于惰性填料的高硬度和亮度特性，机械性能也会下降。

还有一些学者尝试在 ses 的晶界或电极界面中引入共价键分子和采用元素置换的方法，通过改变阳离子和阴离子形成离子/共价键无机化合物，这在一定程度上降低了 ses 的电子传导性。尽管如此，复合 se 的热稳定性、化学稳定性和电化学稳定性仍会显著下降，从而造成与锂阳极的界面不相容，导致自发反应和结构退化。

在无机 se 中，libh4与金属锂相比具有独特的热力学稳定性，可保持低分子量、易变形和可压缩性，从而实现高能量密度和界面兼容性。然而，它们的氧化稳定性较差（相对于 li^ ^ /li 氧化电压小于 2.0 v），并且在 125 ℃ 时 ccd 低至 2.8 ma cm^-2^，因此枝晶晶威胁严重。

工作采用libh4和聚甲基丙烯酸甲酯（pmma）之间的原位熔化反应（ismr），在 ses 颗粒表面的原位熔化反应层中生成共价键配位。这种配位在热力学上扩展了阴离子的氧化稳定性，在动力学上阻断了电子的渗流，起到了粘结剂的作用，将 ses 粘结在一起，实现了优异的机械性能。因此，在较宽的工作温度范围内，可以实现前所未有的高电压工作稳定性和枝晶晶粒抑制。

ismr 改性电解质的结构表征 ismr 改性 se 是通过与 γ-al2o3、lii 和 x wt~.% pmma（x = 0，5）高能球磨 96 小时合成的，标记为 xpmma。γ-al2o3和lii的引入是为了提高libh4~ ses在rt下的锂离子传导性。

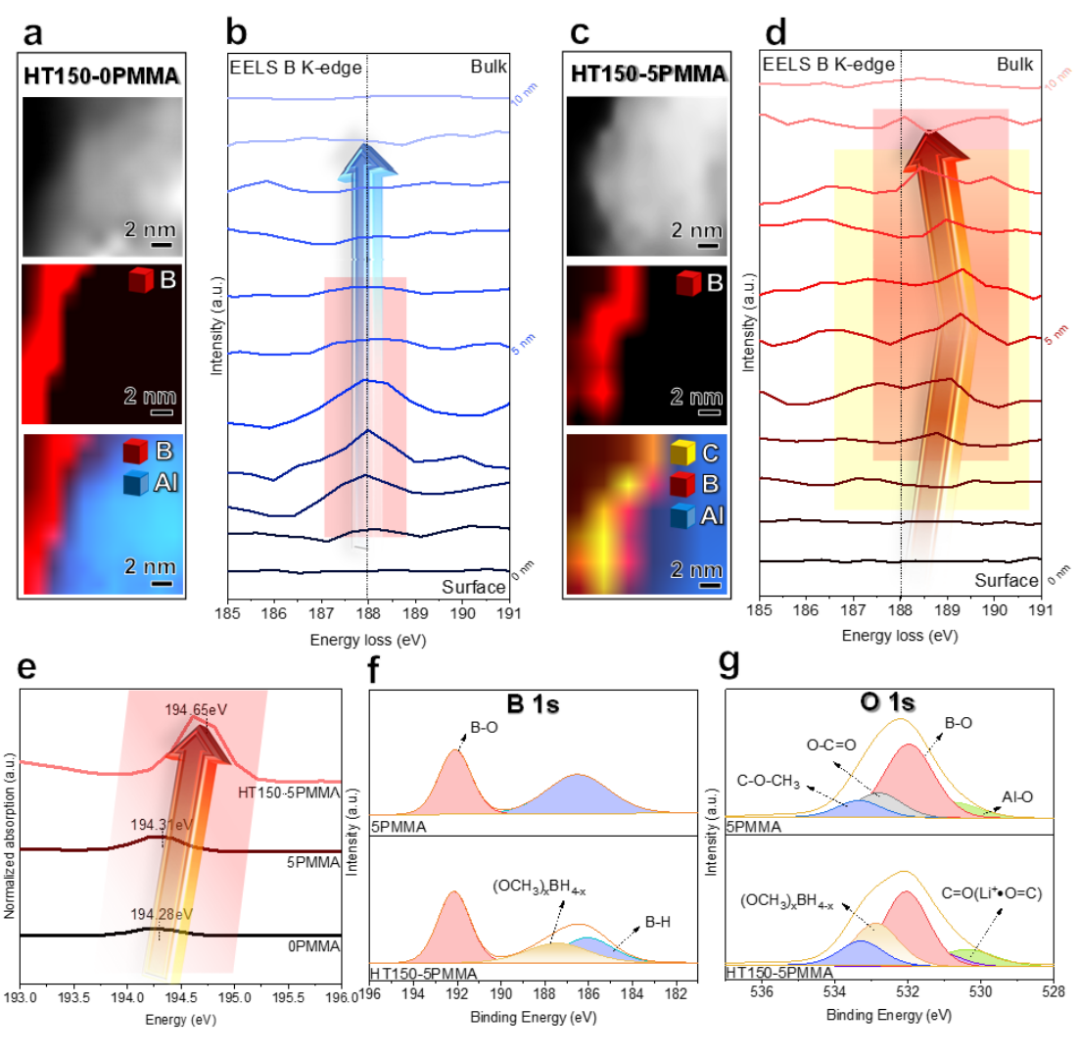

图 1 ismr 改性 se 的结构特征。

ismr 改性电解质的稳定电压窗口和枝晶抑制能力

氧化稳定性差是 libh4面临的一大挑战。为了评估 ht150-0pmma 和 ht150-5pmma 的电压窗口，作者采用了三次连续循环伏安 (cv) 测试，从开路电压 (ocv) 到 10.0 v（相对于 li^ ^/li），然后到 -0.2 v，再回到 ocv，扫描速度为 0.1 mv s^-1^。在第一个循环中，ht150-0pmma 从 2.4 v 开始发生严重氧化，在 10 v 时达到 345.20 µa 的峰值电流（图 2a）。在 ht150-0pmma 的后续循环中，氧化过程一直持续。在 ht1500pmma 的第 1 个循环（图 2b 和 c）、第 2 个循环和第 3 个循环中，分别在 2.8、4.2 和 10.0 v 的截止电位下收集ht1500pmma 的原位 b 1s 和 o 1s x 射线光电子能谱 (xps) 谱。b1s xps 谱（图 2b）中的原生 bh（185.94 ev）逐渐减小，伴随着高电压下氧化 bh4^-^（186.63 ev）的增加，表明氧化严重。第 2 和第 3 个周期的氧化分解情况较差。ht150-0pmma 的 o 1s xps 谱在三个循环中没有明显变化（图 2c）。ht1505pmma 在前 3 个周期中的电压窗口出乎意料地高于 ht150-0pmma，从 - 0.2 到 10.0 v（图 2d），氧化电流峰值为 0.93 µa，比 ht150-0pmma 低 370 多倍。图 2e 和 f）、第 2 个和第 3 个周期 ht150-5pmma 在 2.8、4.2 和 10 v 电压下的原位 b1s 和 o1s xps 谱。图 2e 显示，在第 1 个循环中，氧化的 bh4^-^ 在 2.8、4.2 和 10.0 v 几乎可以忽略不计，在第 2 和第 3 个循环中也可以观察到类似的情况，这可以通过 xps 定量得到证实。在第 3 个 cv 循环后，10.0 v 电压下的氧化 bh4^-^为 8.91 at%，比相同测试条件下的 ht150-0pmma 低 6 倍。更有趣的是，在第 1 个周期（图 2f）、第 2 个周期（补充图 3f）和第 3 个周期（补充图 3h）的截止电压为 2.8、4.2 和 10.0 v 时，o 1s xps 图谱中的 (och3)xbh4-x几乎保持不变，这表明 (och3)xbh4-x在高压操作下相当稳定。

图 2 ismr 改性 se 的电化学稳定窗口。

8.0 ~ 15.0 v 的扩展 cv 操作表明，ht150-5pmma 的上限电压窗口为 10.38 v，是所有基于 libh4的 se 的最佳电压窗口的两倍。

为评估 ht150-0pmma 和 ht150-5pmma 的氧化稳定性，在较宽的温度窗口（-30 ~ 150 ℃）内进行了 17 次 cv 测试。ht150-0pmma 在 -30、0、80 和 110 ℃ 出现不可逆氧化分解，在 130 ℃ 和 150 ℃ 直接失效。相比之下，ht150-5pmma 在 -30、0、80、110、130 和 150 ℃ 下保持了 0 至 10.0 v 的高氧化稳定性，阴离子和氧化分解电流可忽略不计。

在 25 ℃ 下，ht150-5pmma 中的 ccd（21.65 ma cm^-2^）是基于 libh4的 se 中第一个也是最好的 ccd，是所有锂离子 se 在 rt 下最佳 ccd（11 ma cm^-2^）的两倍。

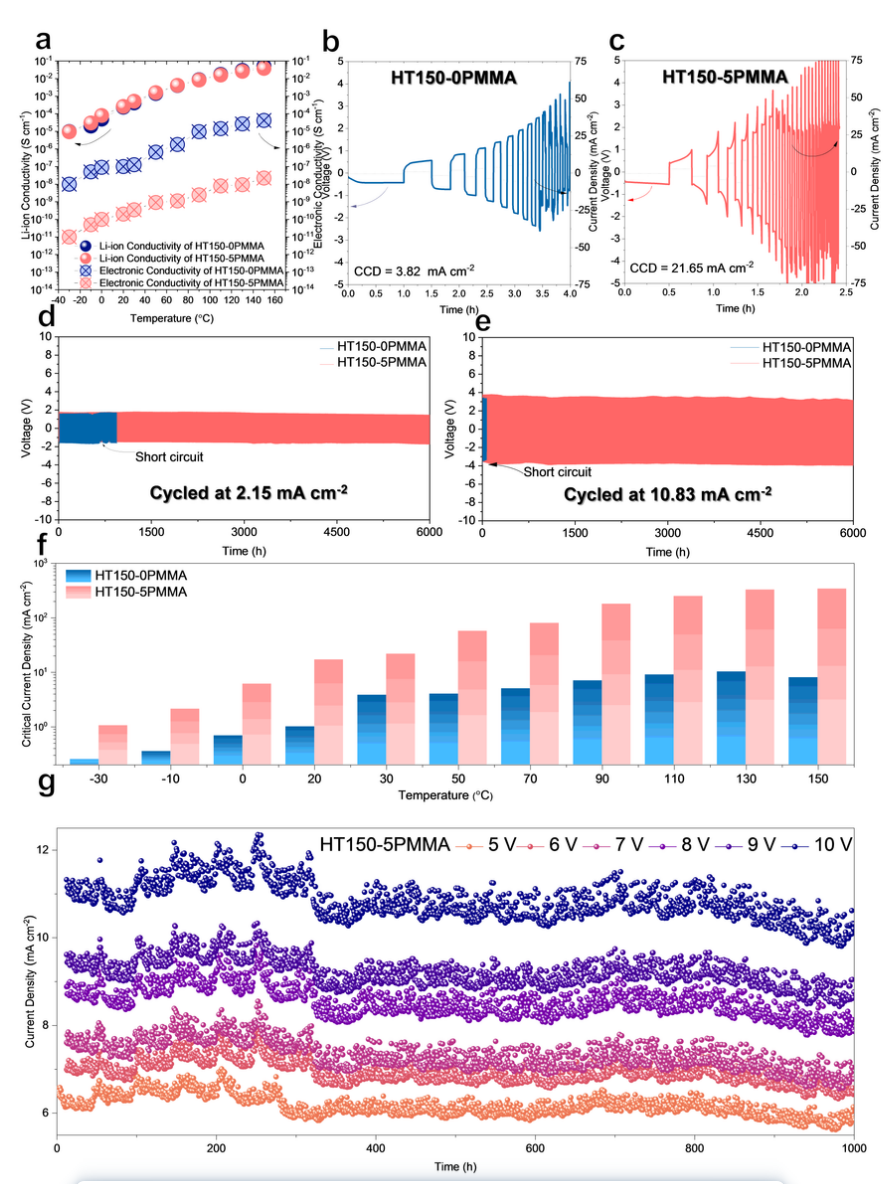

ht150-0pmma 和 ht150-5pmma 的 ccd 在较宽的工作温度窗口中进行了测试（图 3f）。这一结果表明，ht150-5pmma 在 -30 ℃ 至 150 ℃ 的温度范围内具有优异的枝晶抑制能力，在每个测试温度下的 ccd 都比 ht150-0pmma 高 10 倍，特别的在超低温 -30 ℃（1.05 ma cm^-2^）和高温 150 ℃（342.00 ma cm^-2^）下。ht150-5pmma 在宽工作温度窗口下的树突抑制表现出前所未有的适应性。

图 3 ismr 改性 se 的枝晶抑制。

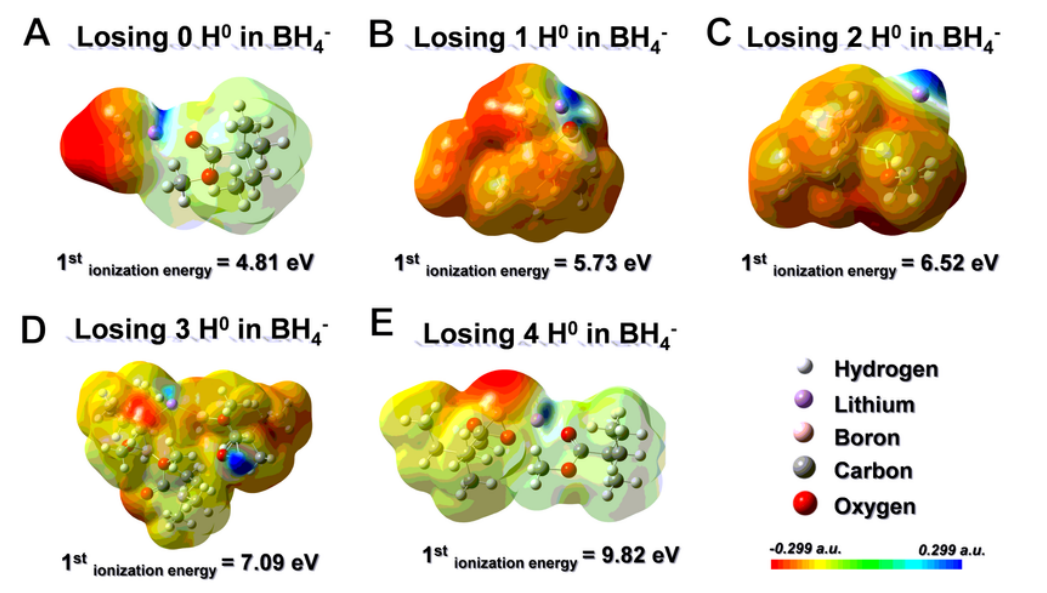

通过第一原理密度泛函理论（dft）计算，以揭示 pmma 与 libh4之间的相互作用。计算了 libh4和 pmma 构型的优化结构和分子静电势面映射。在图 5a 中，电子密度聚集在 bh4 阴离子（红色）周围。因此，在如此高的浓度下，局部电子趋于离域。根据计算，这种构型的第一电离能（从结构中失去一个电子所需的能量）为 4.81 ev。相反，随着 h^0^ 损失的增加，bhx^-^中的 b 可以牢固地与 -och3中的 o 配位（图 5b-e），从而导致整个构型中主要分布在 bh4^-^上的局部电子密度重新分布。因此，失去 1、2、3 和 4 个 h^0^后，libh4和 pmma 的第一次电离能分别为 5.73、6.52、7.09 和 9.82 ev，这表明电子泄漏越来越难以从 bhx^-^ 中产生，从而表现出很强的电子局域性。

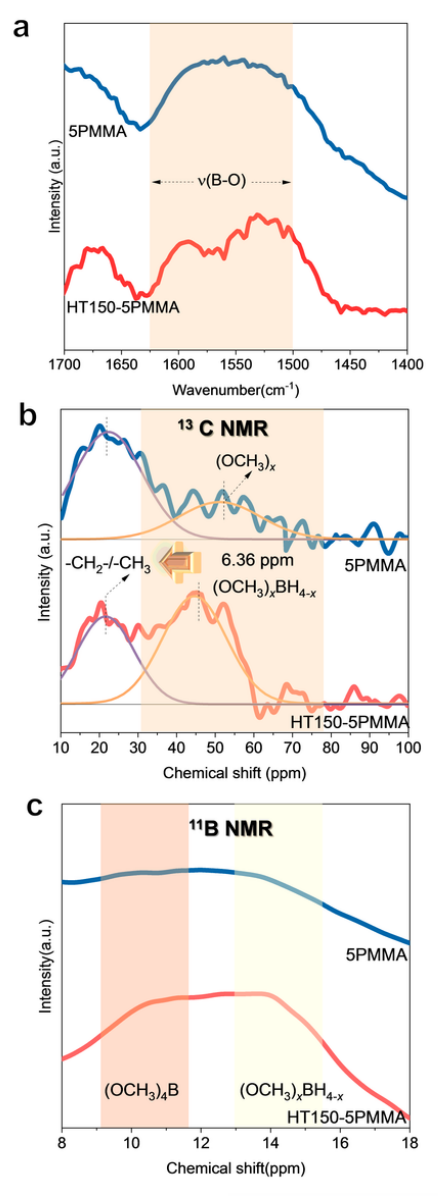

图 4 ismr 改性 se 中 (och3)xbh4-x的形成机制。

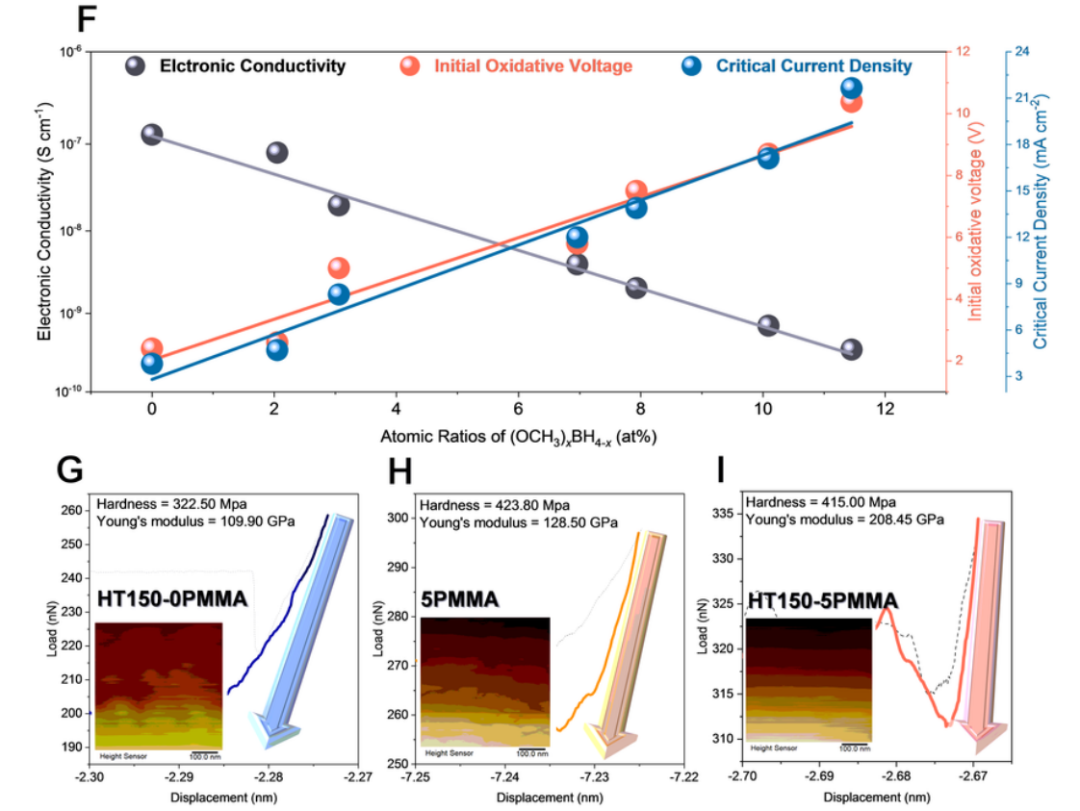

为了研究 (och3)xbh4-x在提高电化学性能特性方面的作用，根据 100 至 150 ℃ 的不同反应温度合成了一系列 hty-5pmma，以获得不同原子比的 (och3)xbh4-x。随后，测量了 (och3)xbh4-x、初始氧化电压、电子电导率和 ccd 之间的关系，如图 5f 所示。显然，随着 (och3)xbh4-x的增加，ses 的初始氧化电压呈现出从 1.80 v 到 10.38 v 的线性增长，这证实了由于 (och3)xbh4-x在 ses 中的强电子局域化，bh4^-^氧化过程中的电子交换可以在热力学上被关闭，这与 dft 计算结果一致。此外，在图 5f 中，随着 (och3)xbh4-x的增加，电子传导性降低了几个数量级，这证实了由于 (och3)xbh4-x在块状 ses 粒子表面的生成量增加，电子穿透可以被有效阻断。因此，ccd 呈线性增长，与电子导电率下降的趋势相反。因此，作者可以得出结论：氧化稳定性的增强和枝晶的抑制可归因于 ismr 原位生成的 (och3)xbh4-x。

ht1505pmma 在循环前以及循环 500 小时和 5000 小时后均未出现明显的裂纹、缺陷或锂沉积，这证实了其在长期镀锂和剥离过程中具有优异的结构完整性。

(och3)xbh4-x可作为 libh4ses 颗粒表面的粘结剂，将 ses 粘结成更紧凑的结构，从而大大增强了块体 ses 的弹性行为，以适应循环过程中持续的应变应力释放。

为了研究作者的发现的通用性，作者进一步测量了 li2b12h12和 ht150-li2b12h12-5pmma 的电化学性能特征，它们是通过与 ht150-5pmma 相同的反应合成的。结果表明，ht150-li2b12h12-5pmma在25 ℃时的ccd高达4.78 ma cm^-2^，是原生li2b12h12的约6倍。在 lialh4和 linh2体系中也可以发现类似的趋势；不过，ccd 只增加了三倍。此外，所有经 ismr 修饰的氢化物 se 都能提供接近 10 v 的高度稳定的电压窗口，氧化电流相对于其原始形态几乎可以忽略不计。

图 5 (och3)xbh4-x在提高电化学性能方面的作用。

使用 ismr 改性电解质的高压锂金属电池

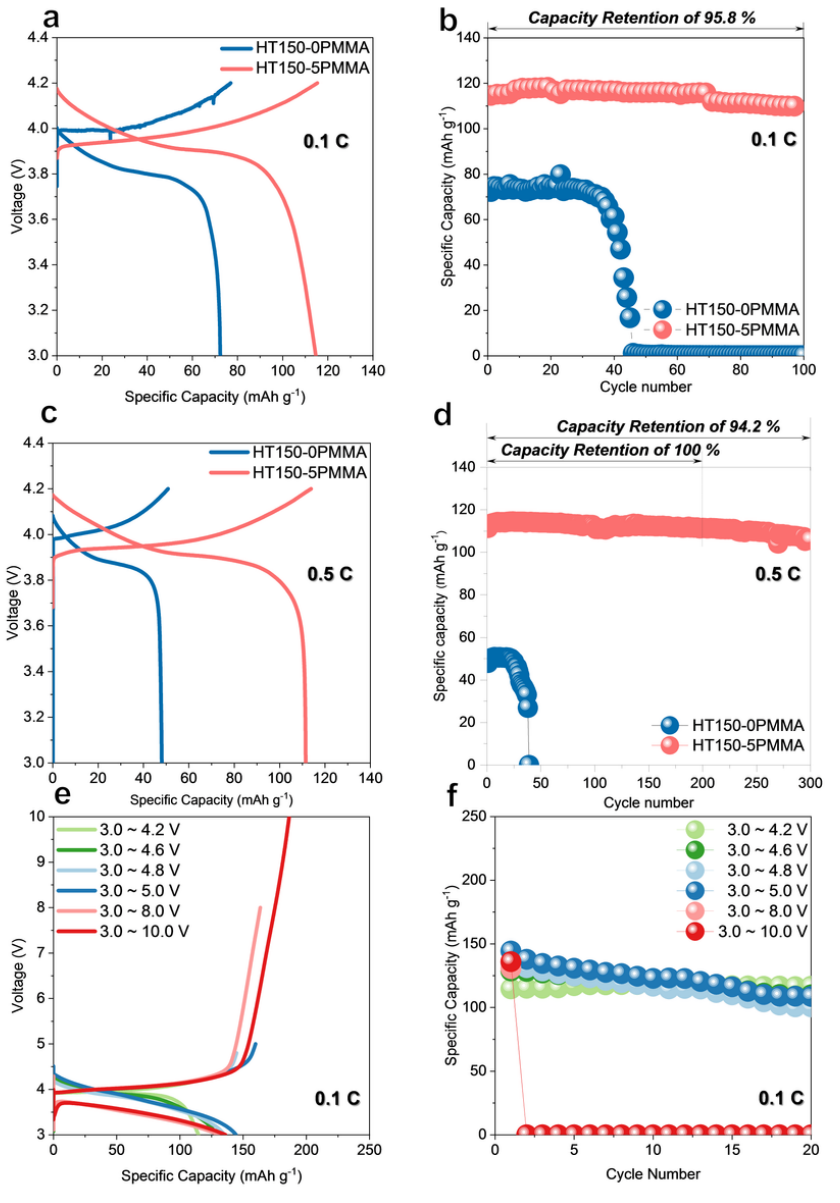

使用锂和钴酸锂作为电极，在 25 ℃ 下组装并测试了高压 assb。为了避免 libh4和 licoo2之间不可避免的反应，利用湿化学方法在 licoo2表面涂覆了 2 wt~.% 的 li3incl6~。使用 ht150-5pmma 合成的 assb 初始比容量为 114.6 mah g^-1^，在 0.1 c 下循环 100 次后的最高保持率为 95.8%（图 6a 和 b）。相比之下，使用 ht150-0pmma 合成的 assb 的初始放电比容量较低，为 72.3 mah g^-1^，随后容量迅速衰减，最终在 45 个循环后失效。

令人惊讶的是，含有 ht150-5pmma 的钴酸锂 assb 实现了 111.4 mah g^-1^ 的高初始放电容量，在工作电压为 3.0 至 4.2 v 的条件下，循环 200 次后的容量保持率为 100%，在 0.5 c 条件下循环 300 次后的容量保持率为 94.2%。

涉及 ht150-5pmma 的高压钴酸锂 assb 在 3.0 至 4.2、4.6、4.8、5.0、8.0 和 10.0 v 的电压窗口中进一步循环。充放电曲线和相应的循环性能特征分别如图 6e 和 f 所示。作者的 ht150-5pmma 在 3.0 至 4.6、4.8 和 5.0 v 的电压范围内具有较高的可逆性，在 25 ℃（0.1 c）条件下的可逆初始放电容量分别为 128.7、135.0 和 144.3 mah g^-1^。然而，由于钴酸锂在高 soc 下过度脱锂导致结构不可逆崩溃，45 个 assb 循环一次，在 8 v 和 10 v 的上限截止电压下分别显示 130.5 和 136.0 mah g^-1^ 的初始放电容量，这表明 ismr 改性 se 在高压锂金属 assb 中大有可为。

图6 使用 ismr 改性 se 构建的高电压li-lco assb。

工作开发一种新颖的原位熔化反应策略，在 libh4ses 的颗粒表面生成共价键配位，以解决 ses 氧化稳定性差和枝晶问题。这种配位从热力学角度提高了阴离子的内在氧化稳定性，并从动力学角度阻止了 ses 粒子表面的电子传导，从而抑制了枝晶的生长。此外，它还起到粘结剂的作用，有助于在锂的连续沉积和剥离过程中实现出色的机械性能，以适应应力应变的释放。因此，所获得的 se 保持了创纪录的高电压窗口（0 ~ 10 v），峰值氧化电流比同类产物低 370 倍；此外，在 25 ℃ 下具有前所未有的 ccd（21.65 ma cm^-2^），在 10.83 ma cm^-2^ 下具有 6000 小时的超长循环稳定性，在 10 v、25 ℃ 下具有 1000 小时的超长循环稳定性，实现了从 - 30 ℃ 到 150 ℃ 的宽工作温度窗口。他们的钴酸锂电池在 3.0 至 4.2 v、60 ma g^-1^ 的条件下循环 200 次后，容量保持率达到 100%，并且在 3.0 至 5.0 v 范围内具有可逆循环稳定性。作者的发现为促进高能量密度 assb se 的电化学稳定性提供了一个清晰的视角。
